Специальные фитинги, предназначенные для использования в пневматических тормозных системах транспортных средств. Фитинги имеют специальную конструкцию, соответствующую всем необходимым требованиям:
-защита от загрязнения и попадания влаги в соединение;
-направляющая втулка для надежной фиксации трубки при низких температурах и вибрациях;
-морозостойкие уплотнения;
-дополнительная контргайка, обеспечивающая фиксацию фитинга ПОД НУЖНЫМ УГЛОМ;
-быстрый монтаж трубки по принципу "push-to-fit".
Типоразмеры фитингов соответствуют наиболее часто применяемым в тормозных системах городских и междугородних автобусов.
Под трубку с внешними диаметрами: 4, 6, 8, 10, 12, 14, 15, 16 и 18мм;
Корпус, цанга – латунь без покрытия;
Направляющая втулка – стеклонаполненный полиамид;
Контргайка – сталь, покрытие цинк;
Резьбовое уплотнение – NBR O-ring;
Защитная манжета – NBR;
Уплотнение трубопровода – NBR O-ring;
Давление: рабочее 12 бар, макс.32 бар;
Температура: -50°C ÷ 100°C.

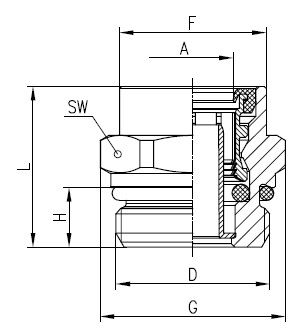

Наименование для заказа | A | D | F | G | H | L | SW | Масса, г |
9512 6-M10x1 | 6 | M10x1 | 14 | 15 | 7 | 28 | 14 | 18 |
9512 6-M12x1,5 | 6 | M12x1,5 | 14 | 15 | 9 | 26 | 14 | 17 |
9512 6-M14x1,5 | 6 | M14x1,5 | 14 | 15 | 9 | 25 | 14 | 19 |
9512 6-M16x1,5 | 6 | M16x1,5 | 14 | 17 | 9 | 20 | 14 | 18 |
9512 8-M10x1 | 8 | M10x1 | 17 | 19 | 7 | 30 | 17 | 28 |
9512 8-M12x1,5 | 8 | M12x1,5 | 17 | 19 | 9 | 31 | 17 | 28 |
9512 8-M14x1,5 | 8 | M14x1,5 | 17 | 19 | 9 | 28 | 17 | 27 |
9512 8-M16x1,5 | 8 | M16x1,5 | 17 | 19 | 9 | 27 | 17 | 30 |
9512 8-M22x1,5 | 8 | M22x1,5 | 17 | 27 | 9 | 21 | 24 | 48 |
9512 10-M12x1,5 | 10 | M12x1,5 | 19 | 21 | 9 | 35 | 19 | 37 |
9512 10-M16x1,5 | 10 | M16x1,5 | 19 | 21 | 9 | 30 | 19 | 35 |
9512 10-M22x1,5 | 10 | M22x1,5 | 19 | 24 | 9 | 24 | 19 | 41 |
9512 12-M12x1,5 | 12 | M12x1,5 | 20 | 22 | 9 | 34 | 20 | 34 |
9512 12-M14x1,5 | 12 | M14x1,5 | 20 | 22 | 9 | 34 | 20 | 36 |
9512 12-M16x1,5 | 12 | M16x1,5 | 20 | 22 | 9 | 33 | 20 | 37 |
9512 12-M22x1,5 | 12 | M22x1,5 | 20 | 27 | 9 | 23 | 24 | 44 |
9512 15-M16x1,5 | 15 | M16x1,5 | 24 | 27 | 9 | 38 | 24 | 57 |
9512 15-M22x1,5 | 15 | M22x1,5 | 24 | 27 | 9 | 31 | 24 | 54 |
9512 16-M22x1,5 | 16 | M22x1,5 | 25 | 30 | 9 | 34 | 27 | 67 |
9512 18-M22x1,5 | 18 | M22x1,5 | 27 | 30 | 9 | 39 | 27 | 73 |
