Специальные фитинги, предназначенные для использования в пневматических тормозных системах транспортных средств. Фитинги имеют специальную конструкцию, соответствующую всем необходимым требованиям:
-защита от загрязнения и попадания влаги в соединение;
-направляющая втулка для надежной фиксации трубки при низких температурах и вибрациях;
-морозостойкие уплотнения;
-дополнительная контргайка, обеспечивающая фиксацию фитинга ПОД НУЖНЫМ УГЛОМ;
-быстрый монтаж трубки по принципу "push-to-fit".
Типоразмеры фитингов соответствуют наиболее часто применяемым в тормозных системах городских и междугородних автобусов.
Под трубку с внешними диаметрами: 4, 6, 8, 10, 12, 14, 15, 16 и 18мм;
Корпус, цанга – латунь без покрытия;
Направляющая втулка – стеклонаполненный полиамид;
Контргайка – сталь, покрытие цинк;
Резьбовое уплотнение – NBR O-ring;
Защитная манжета – NBR;
Уплотнение трубопровода – NBR O-ring;
Давление: рабочее 12 бар, макс.32 бар;
Температура: -50°C ÷ 100°C.

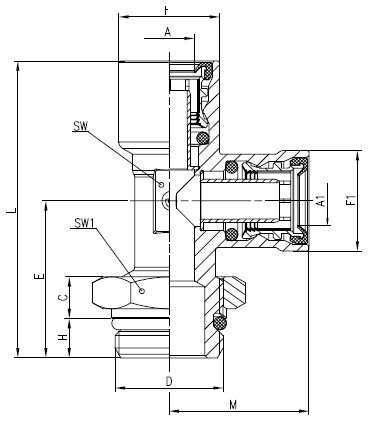

Наименование для заказа | A | A1 | D | H | C | E | M | F | F1 | L | SW | SW1 | Масса, г |
9422 6-M10x1 | 6 | 6 | M10x1 | 5 | 5 | 22 | 23 | 15 | 15 | 45 | 9 | 14 | 33 |
9422 6-M12x1,5 | 6 | 6 | M12x1,5 | 8 | 7 | 22 | 25 | 15 | 15 | 48 | 11 | 17 | 38 |
9422 6-M16x1,5 | 6 | 6 | M16x1,5 | 7 | 8 | 27 | 23 | 15 | 15 | 50 | 11 | 19 | 43 |
9422 8-M12x1,5 | 8 | 8 | M12x1,5 | 8 | 7 | 27 | 25 | 17 | 17 | 52 | 11 | 17 | 44 |
9422 8-M16x1,5 | 8 | 8 | M16x1,5 | 7 | 8 | 27 | 25 | 17 | 17 | 52 | 11 | 19 | 55,5 |
9422 8-M22x1,5 | 8 | 8 | M22x1,5 | 8 | 9 | 32 | 26 | 17 | 17 | 59 | 15 | 27 | 92 |
9422 10-M16x1,5 | 10 | 10 | M16x1,5 | 7 | 8 | 29 | 28 | 19 | 19 | 58 | 15 | 15 | 78 |
9422 10-M22x1,5 | 10 | 10 | M22x1,5 | 8 | 9 | 32 | 29 | 19 | 19 | 61 | 18 | 27 | 102 |
9422 12-M12x1,5 | 12 | 12 | M16x1,5 | 7 | 8 | 29 | 29 | 21 | 21 | 58 | 15 | 19 | 79 |
9422 12-M16x1,5 | 12 | 12 | M16x1,5 | 7 | 8 | 29 | 29 | 21 | 21 | 58 | 15 | 19 | 79 |
9422 12-8-M16x1,5 | 12 | 8 | M16x1,5 | 7 | 8 | 29 | 27 | 21 | 17 | 58 | 15 | 19 | 79 |
9422 12-M22x1,5 | 12 | 12 | M22x1,5 | 8 | 9 | 32 | 29 | 21 | 21 | 61 | 15 | 27 | 104 |
9422 12-8-M22x1,5 | 12 | 8 | M22x1,5 | 8 | 9 | 32 | 27 | 21 | 17 | 61 | 15 | 27 | 100,5 |
9422 15-M16x1,5 | 15 | 15 | M16x1,5 | 7 | 8 | 29 | 40 | 25 | 25 | 71 | 18 | 19 | 150 |
