Быстроразъемное соединение (БРС) ISO

Гидравлические комплектующие
В наличии



Широкое применение данные БРС получили в гидравлических системах машин и механизмах в сельском хозяйстве, машиностроении, промышленности и строительстве. Являются классическими быстроразъемными соединениями с клапанами конической формы (встречаются и сферические клапана). Форма клапана снижает сопротивление потоку рабочей жидкости. Соединение полумуфт обеспечивается шариковым затвором. Конструкция затвора допускает взаимное вращение полумуфт БРС в замкнутом состоянии при наличии давления, предохраняя гидравлические рукава РВД от перекручивания.

Быстроразъемные соединения серии ISO-A являются наиболее часто используемыми в мире, благодаря соответствию стандарта ISO 7241-1A и широкому диапазону размеров.

Преимуществом БРС ISO-A является невысокая цена, а основной недостаток - наличие открытой полости в полумуфте-розетке.

При высоких импульсных нагрузках и тяжелых условиях эксплуатации рекомендуется применение БРС типа FIRG.

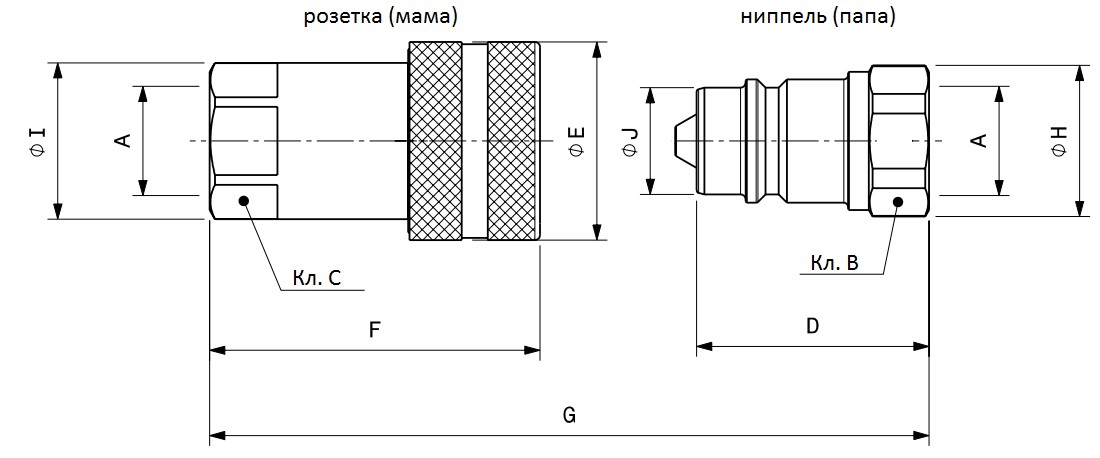

эскиз брс iso
Корпус Наименование для заказа ISO Резьба Общая длина Длина Ключ Диаметр Диаметр Масса
DN А мм  мм  мм  мм  мм  Кг
1/4” BIR14 BSP 6,3 1/4” G 64,8 F 47,1 C 19 I 22 E 26 0,1
D 32 B 19 H 20,8 J 11,8 0,03
3/8” BIR38 BSP 10 3/8” G 76,8 F 56,1 C 22 I 24 E 31 0,14
D 38 B 22 H 24 J 17,3 0,05
1/2” BIR12 BSP 12,5 1/2” G 86,3 F 63,3 C 27 I 30 E 38 0,25
D 44,5 B 27 H 29 J 20,5 0,08
3/4” BIR34 BSP 20 3/4” G 111,1 F 82,2 C 38 I 44 E 48 0,49
D 55 B 36 H 38,5 J 29,1 0,21
1” BIR100 BSP 25 1” G 127,3 F 97,1 C 45 I 52 E 54 0,76
D 63,1 B 41 H 44,8 J 34,3 0,28
1-1/4” BIR114 BSP 31,5 1-1/4” G 151,2 F 117,2 C 50 I 55,5 E 65 1,25
D 75 B 55 H 60 J 45 0,59
1-1/2” BIR112 BSP 40 1-1/2” G 171,3 F 135,3 C 60 I 65,5 E 80 2,13
D 85 B 60 H 65,5 J 55 0,88
2” BIR200 BSP 50 2” G 201,2 F 160,2 C 75 I 83,7 E 100 4,13
D 100 B 75 H 82,5 J 65 1,44

В таблице приведены справочные данные.

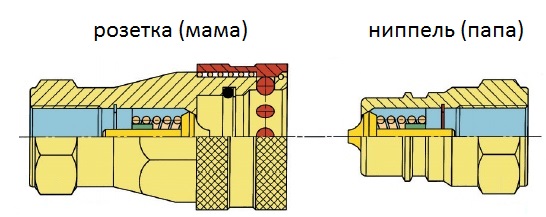

брс ISO в разрезе

Корпус Серия / размер Расход макс. Утечки Макс. рабочее давление Разрывное давление
Соед. Нипель Розетка Соед. Нипель Розетка
л/м мл Bar Bar Bar Bar Bar Bar
1/4” BIR14 12 0,7 350 350 350 1260 1260 1260
3/8” BIR38 46 1,2 300 300 300 1000 1000 1000
1/2” BIR12 90 2,1 250 250 250 800 800 1000
3/4” BIR34 148 5,2 250 250 250 1000 1000 1000
1” BIR100 200 9 230 230 230 800 800 800
1-1/4” BIR114 378 27 230 230 230 800 800 800
1-1/2” BIR112 750 49 180 180 180 640 640 640
2” BIR200 100 75 130 130 130 400 400 400

В таблице приведены справочные данные.

Узнать стоимость и заказать
