Обратный клапан

Гидравлические краны, дивекторы потока
В наличии

Обратный клапан высокого давления свободно пропускает гидравлический поток в одну сторону и блокирует ее в обратном направлении

По запросу возможны различные давления открытия 1-3-5-8 бар.

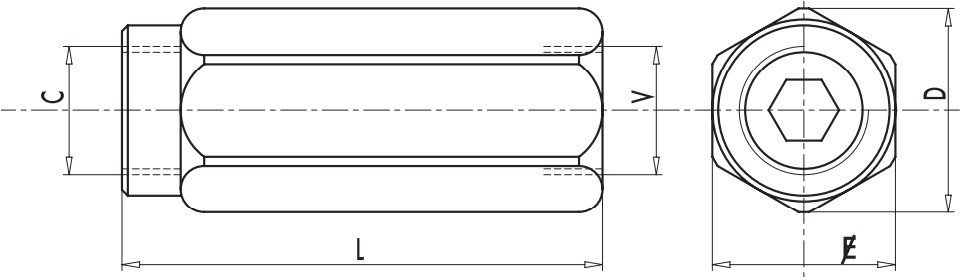

эскиз обратного клапана

тип

Резьба,

V - C

L,

мм

E,

мм

Е,

мм

Масса,

кг

VU 1/8”

G 1/8”

44

14

16

0,038

VU 1/4”

G 1/4”

62

19

21

0,104

VU 3/8”

G 3/8”

68

24

26,5

0,184

VU 1/2”

G 1/2”

77

30

34

0,322

VU 1/4”

G 3/4”

88

36

40

0,492

VU 1”

G 1”

105

41

46

0,676

VU 1”1/4

G 1” 1/4

135

55

63

1,646

VU 1”1/2

G 1” 1/2

145

60

69

1,950

VU 2”

G 2”

150

70

80

2,726



Наименование для заказа

Расход max л/мин

Давление max Bar

Давление открытия Bar

VU 1/8”

3

350

±0,4/0,7

VU 1/4”

20

350

±0,4/0,7

VU 3/8”

45

350

±0,4/0,7

VU 1/2”

70

350

±0,4/0,7

VU 3/4”

110

350

±0,4/0,7

VU 1”

160

350

±0,4/0,7

VU 1 1/4”

250

300

±0,7/1

VU 1 1/2”

350

300

±0,7/1

VU 2”

650

300

±1

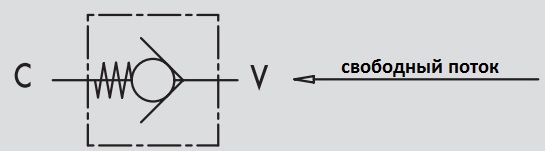

схема обратного клапана
