Гидрозамок одностороннего действия используются для блокировки цилиндра в одном направлении. Поток свободен в одном направлении и блокируется в обратном направлении, пока не подается давление на пилот.
Подключение гидрозамка в систему:
- На порты V1 и V2 подключается напорная магистраль.
- На порт C1 подключается свободная линия исполнительного механизма.
- На порт C2 подключается запираемая линия исполнительного механизма.

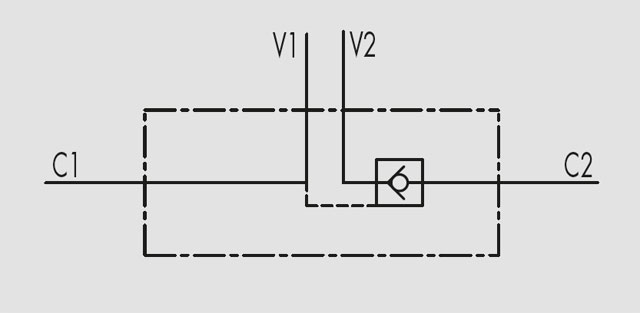

Примечание: порты показаны на установочном чертеже и гидросхеме гидрозамка
| Наименование для заказа | Резьба | Расход max | L | L1 | L2 | L3 | L4 | H | S | Соотн. регулировки | Давление открытия | Давление max | масса |
| V1-V2 C1-C2 | л/мин | мм | мм | мм | мм | мм | мм | мм | Bar | Bar | кг. | ||
| VBPSE 1/4” L 4 VIE | G 1/4” | 20 | 64 | 106,5 | 36 | 18,5 | 8 | 40 | 30 | 01:05,5 | 4 | 350 | 0,612 |
| VBPSE 3/8” L 4 VIE | G 3/8” | 35 | 80 | 120 | 38 | 16 | 8 | 40 | 30 | 01:05,5 | 3 | 350 | 0,706 |
| VBPSE 1/2” L 4 VIE | G 1/2” | 50 | 90 | 133 | 45 | 17 | 12,5 | 45 | 35 | 1:05 | 6 | 350 | 0,994 |
| VBPSE 3/8” 4 VIE | G 3/8” | 45 | 90 | 148 | 45 | 25 | 12,5 | 45 | 35 | 1:05 | 8 | 350 | 1,13 |
| VBPSE 1/2” 4 VIE | G 1/2” | 70 | 80 | 134 | 40 | 23 | 18 | 60 | 35 | 1:04 | 3,5 | 350 | 1,214 |
| VBPSE 3/4” 4 VIE | G 3/4” | 100 | 100 | 182 | 46 | 36 | 12 | 60 | 40 | 1:04 | 2 | 350 | 1,792 |
