Специальные фитинги, предназначенные для использования в пневматических тормозных системах транспортных средств. Фитинги имеют специальную конструкцию, соответствующую всем необходимым требованиям:
-защита от загрязнения и попадания влаги в соединение;
-направляющая втулка для надежной фиксации трубки при низких температурах и вибрациях;
-морозостойкие уплотнения;
-дополнительная контргайка, обеспечивающая фиксацию фитинга ПОД НУЖНЫМ УГЛОМ;
-быстрый монтаж трубки по принципу "push-to-fit".
Типоразмеры фитингов соответствуют наиболее часто применяемым в тормозных системах городских и междугородних автобусов.
Под трубку с внешними диаметрами: 4, 6, 8, 10, 12, 14, 15, 16 и 18мм;
Корпус, цанга – латунь без покрытия;
Направляющая втулка – стеклонаполненный полиамид;
Контргайка – сталь, покрытие цинк;
Резьбовое уплотнение – NBR O-ring;
Защитная манжета – NBR;
Уплотнение трубопровода – NBR O-ring;
Давление: рабочее 12 бар, макс.32 бар;
Температура: -50°C ÷ 100°C.

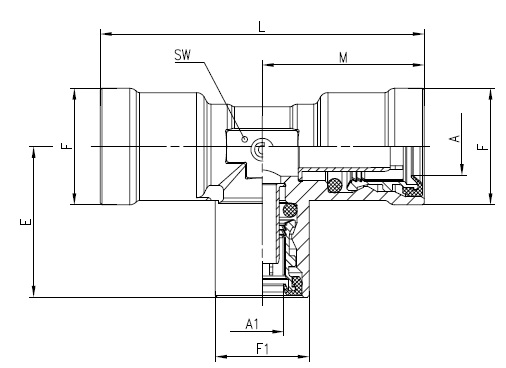

| Наименование для заказа | A | A1 | E | M | F | F1 | L | SW | Масса, г |
| 9540 6 | 6 | 6 | 23 | 23 | 15 | 15 | 46 | 9 | 34 |
| 9540 8 | 8 | 8 | 25 | 25 | 17 | 17 | 50 | 11 | 50,5 |
| 9540 8-8-6 | 8 | 6 | 23 | 25 | 17 | 15 | 50 | 11 | 47 |
| 9540 10 | 10 | 10 | 29 | 29 | 19 | 19 | 58 | 15 | 60 |
| 9540 12 | 12 | 12 | 29 | 29 | 21 | 21 | 57 | 15 | 73 |
| 9540 12-12-8 | 12 | 8 | 27 | 29 | 21 | 17 | 57 | 15 | 72 |
